恒功率串联电伴热带
    恒功率串联电热带是一种新型的电伴热产品,它与其它电热带相比,其最大特点是使用长度长,它比一般恒功率、自限式电热带的最大使用长度长5-12倍。因此特别适用于石油、化工、电力、码头等行业的长输管线,大型槽池,油罐等防冻,保温及伴热,与其它防爆附件配合后,可用于Ⅱ类防爆炸性气体场合。

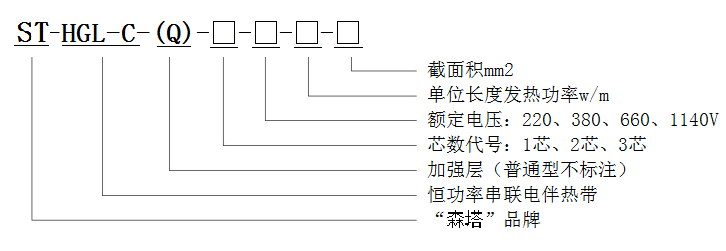

产品型号:

型   号 额定电压
(V)
额定工频绝缘电压(V) 额定功率
(W/m)
最大使用长度(M) 绝缘电阻 防爆标志
Hs-HBL-C3-20/380 380 2500 20 2300 ≥50MΩ ExeIIT4
Hs-HBL-C3-30/380 380 2500 30 1800 ≥50MΩ ExeIIT4
Hs-HBL-C3-45/380 380 2500 45 1500 ≥50MΩ ExeIIT4
Hs-HBL-C3-20/660 660 3000 20 4000 ≥100MΩ ExeIIT4
Hs-HBL-C3-30/660 660 3000 30 3500 ≥100MΩ ExeIIT4
Hs-HBL-C3-45/660 660 3000 45 2500 ≥100MΩ ExeIIT4


注:由于串联电伴热带不能任意剪切,故很难使用标准的型号配取伴热管线,故大多根据用户需要设计和定制。我公司可免费咨询和提供设计方案。
 三根具有相同截面积,一定长度的平行绝缘铜绞线为电源母线和发热芯线,将其一端可靠短接,另一端接上电源,就形成了一个星形负载,根据焦耳一楞次定律:Q=0.24×I2Rt电能转化为热能星形负载不断放出热量,形成一条连续的、发热均匀的电伴热带。根据实际情况需要,电伴热带的三相可以各自分开(分体式),也可以整合一体。

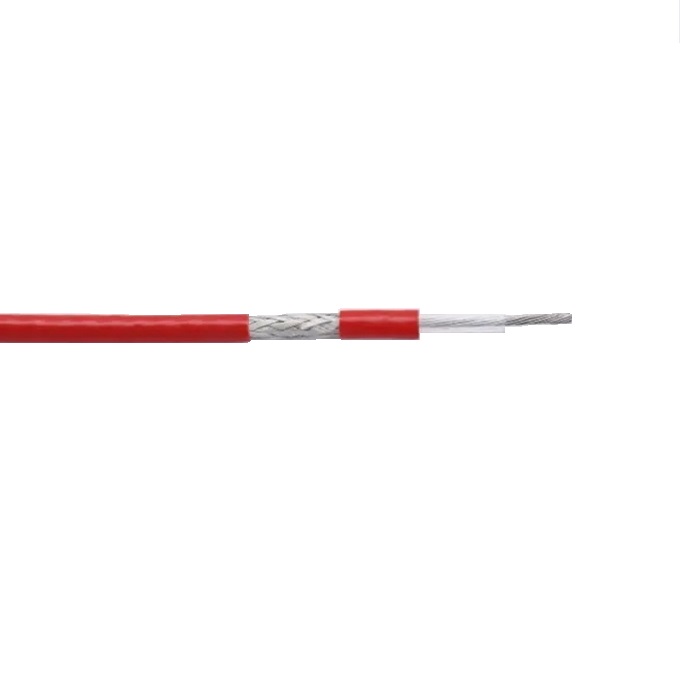

2.串联式电伴热带结构图:
防爆单根串联电伴热带


防爆二根串联电伴热带


防爆三根串联电伴热带


A-加强(防腐)护套    B-金属屏蔽网    C-外护套    D、E-母线绝缘层    F-线心
(1)在正常情况下连续流动的低凝固管线,可防止介质停流而凝固。
(2)有严格要求的管线伴热和保温(与数显温控,模块配合使用)。
(3)自来水管线、阀门的防冻、保温。
(4)隧道消防管道防冻、保温。
(5)大、中、小型罐体的伴热保温。
(6)长距离输油管线的伴热保温。
